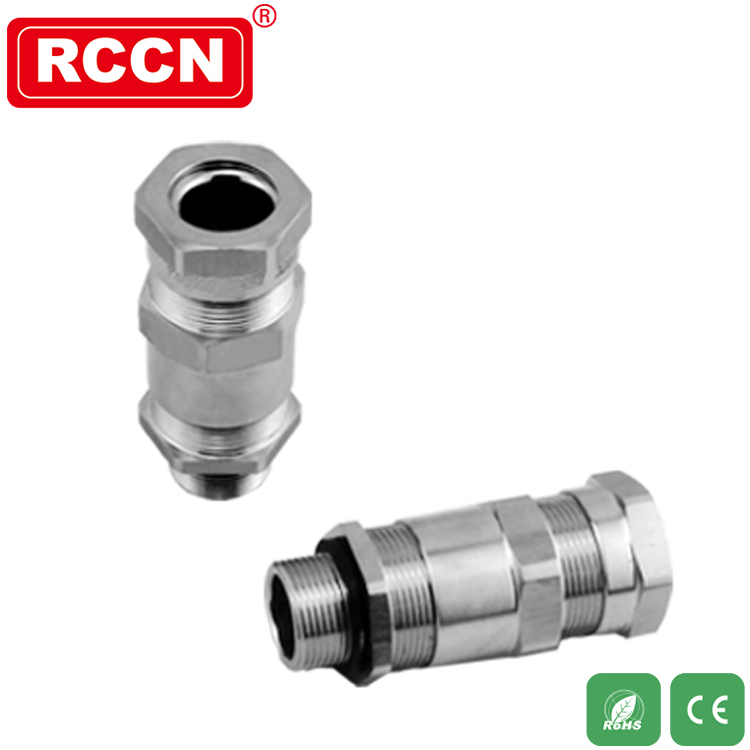

Gepanzerte explosionsgeschützte Kabelverbindung, gepanzerte explosionsgeschützte wasserdichte Edelstahlkabelverbindung

Serie: BXG-EX2

Material: Das äußere Metall ist Edelstahl 304 und das Dichtungsmaterial ist modifizierter Gummi.

Schutzstufe: Innerhalb des angegebenen Bajonettbereichs kann die Schutzstufe IP66 erreichen

Temperaturbereich: -40 ° C bis 100 ° C

Anwendung: Einsatz in explosionsgeschützten Bereichen, explosionsgeschützten elektrischen Betriebsmitteln, Chemie-, Erdöl-, Elektro-, Leichtindustrie-, Maschinen- und anderen Abteilungen, besonders geeignet für die automatisierungstechnische Leitungsmontage.

Explosionsschutzklasse: Ex d IIC Gb / Ex e IIGB

Gepanzerte explosionsgeschützte Kabelverbindung, gepanzerte explosionsgeschützte wasserdichte Edelstahlkabelverbindung

Modell Item No.	Gewindegröße Thread Dimension	Bajonettbereich Clamping range mm	Bajonettbereich Clamping range mm	Gewindeaußendurchmesser AG mm	Gewindelänge GL mm	Höhe H mm	Schlüsselweite Wrench size mm	Verpackungseinheit Std.Pkg PCS
SSM-EX2-M Metrisches Gewinde Metric Thread
SSM-EX2-M16x1.5-12	M16x1.5	6-12	4-10	16	15	61	26	10
SSM-EX2-M20x1.5-15	M20x1.5	10-15	8-13	20	15	67.5	30	10
SSM-EX2-M25x1.5-18	M25x1.5	14-18	12-16	25	15	67.5	34	10
SSM-EX2-M30x2.0-23	M30x2.0	17-23	15-21	30	15	71	45	10
SSM-EX2-M32x1.5-27	M32x1.5	22-27	20-25	32	15	71	50	5
SSM-EX2-M36x2.0-27	M36x2.0	22-27	20-25	36	15	71	50	5
SSM-EX2-M40x1.5-33	M40x1.5	26-33	24-31	40	15	71	55	5
SSM-EX2-M48x2.0-33	M48x2.0	26-33	24-31	48	15	72	55	5
SSM-EX2-M50x1.5-41	M50x1.5	32-41	27-35	50	15	80	65	2
SSM-EX2-M56x2.0-49	M56x2.0	40-49	35-43	56	20	80	75	1
SSM-EX2-M63x1.5-57	M63x1.5	48-57	42-50	63	20	81	80	1
SSM-EX2-M64x2.0-49	M64x2.0	40-49	35-43	64	20	80	75	1
SSM-EX2-GRohrgewinde G Thread
SSM-EX2-G3/8-12	G3/8	6-12	4-10	16.662	15	61	26	10
SSM-EX2-G1/2-15	G1/2	10-15	8-13	20.995	15	67.5	30	10
SSM-EX2-G3/4-18	G3/4	14-18	12-16	26.441	15	67.5	34	10
SSM-EX2-G1-27	G1	22-27	20-25	33.249	15	71	50	5
SSM-EX2-G1 1/4-33	G1 1/4	26-33	24-31	41.91	15	71	55	2
SSM-EX2-G1 1/2-41	G11/2	32-41	27-35	47.803	15	80	65	1
SSM-EX2-G2-49	G2	40-49	35-43	59.614	20	80	70	1
