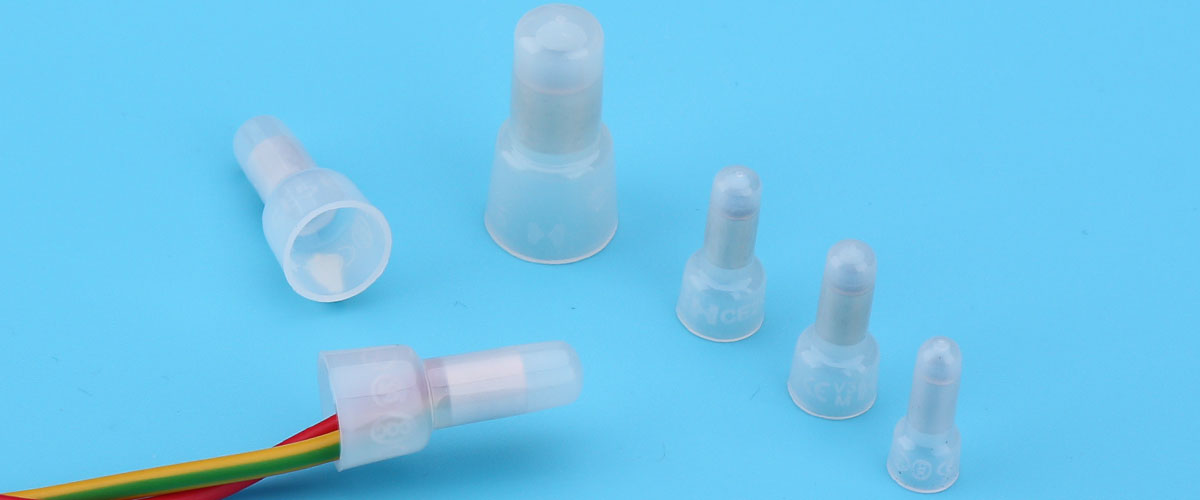

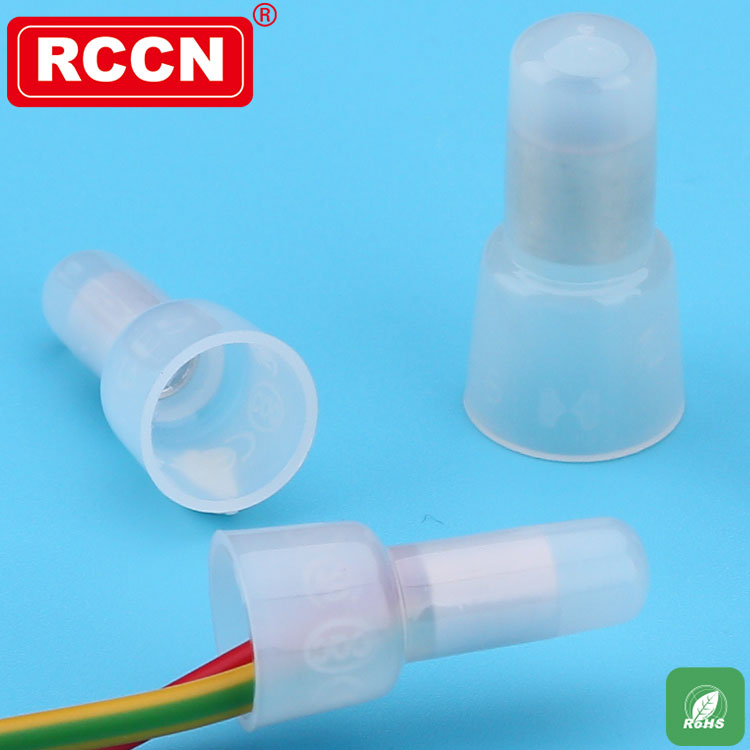

Closed-Terminal

Closed-Terminal

Gehäusematerial : UL qualifiziert NYLON66 (Charakter), Brand Rating 94V-2.
Verwendet: Richeng geschlossene Klemme geeignet für Motor, elektrische Kontakte mit dem elektrischen Draht. Beleuchtung und andere Produkte eine hervorragende Wärmeanschluss.
Richtungen: Strip die Drahtenden zuerst, und dann in das Terminal eingeführt wird, um die Funktion Linie Richeng YYT-1 durch festzuklemmen drücken.
Eigenschaften: Nylon Schalenform , Spezialinnenrohr , so dass der Bereich des elektrischen Drahts zunehmende Crimpen gut leitfähige, und klemmen die Korde mehr, auch wenn starke Vibration noch fallen.
Herstellungsbeispiel Ein weiteres Messing Modell: CE-2 Kupfer

Closed-Terminal

AWGundmm2 (Platz der) Tabelle	AWG	2	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32
AWGundmm2 (Platz der) Tabelle	mm2	33.4	20.8	13.2	8.4	5.3	3.3	2.1	1.3	0.83	0.52	0.33	0.21	0.13	0.08	0.05	0.03

Modell Item No.	Länge L	Höhe H	Metall Innendurchmesser A	Breite B	anwendbar DrahtSuitable Wires			Verpackung Packing
Modell Item No.	Länge L	Höhe H	Metall Innendurchmesser A	Breite B	quadratische Liniemm2	AWG	Strands Strang	Verpackung Packing
CE-1	7.5	18.0	2.6	6.2	1.25	22-18	22 Mindest Linie # 2 Die maximale Anzahl # 18 Zeilen 2	1000pcs
CE-2	7.5	19.7	3.0	7.9	2.0	22-14	Mindest # 18 Line No. 2 Die maximale Anzahl # 18 Zeilen 2	1000pcs
CE-5	8.5	25.5	4.0	10.5	5.5	22-10	Mindest # 18 Line No. 2 Die maximale Anzahl # 16 Zeile 3	500PCS
CE-8	9.5	27.7	5.3	12.4	8.0	16-10	Mindest # 16 Line No. 2 Die maximale Anzahl # 16 Zeile 3	500PCS
